Паяные пластинчатые

Пластинчатые паяные теплообменники FUNKE предлагаются в стандартном и специальном исполнении и применяются в различных отраслях промышленности, а также в составе инженерного оборудования зданий и сооружений.

Конструкция

Пластинчатые паяные теплообменники FUNKE состоят из пакета профилированных теплообменных пластин из нержавеющей стали, развернутых по отношению друг к другу под углом 180°. В зависимости от условий эксплуатации пластины спаиваются вакуумным способом с использованием медного или никелевого припоя в один компактный герметичный блок. Через образованные таким образом каналы протекают в противотоке участвующие в теплообмене среды (стандартное применение).

Преимущества

Теплообменники серий GPL, GPLK и TPL обеспечивают высокую мощность теплопередачи при незначительных потерях давления. Оптимальный с точки зрения термодинамики профиль гофрированных пластин из нержавеющей стали, а также дополнительно встроенные турбулентные пластины (TPL) позволяют достичь высокой степени турбулентности потока даже при низких объемных расходах, что способствует оптимальному использованию имеющейся площади теплообмена и, соответственно, высокоэффективному процессу теплопередачи. Кроме того, турбулентный поток в значительной степени способствует самоочистке аппаратов, что дополнительно сокращает и без того низкие затраты на техобслуживание при достаточно длительным сроке эксплуатации теплообменников. Пластинчатые паяные теплообменники компании FUNKE предлагаются для высоких ступеней давления и температур и отличаются компактной конструкцией.

Области применения

Типичными областями применения пластинчатых паяных теплообменников являются нагрев, охлаждение и конденсация,

  • разделение контуров систем
  • отбор и регенерация тепла в составе инженерного оборудования зданий и сооружений, а также в технологических процессах
  • холодильная техника
  • машиностроение
  • охлаждение смазочных масел
  • отопительная / производственная вода
  • отопительная техника (солнечное, центральное и напольное отопление)
  • испарители / конденсаторы в холодильных установках
  • воздушная сушка
  • охлаждение гидравлических масел
  • системы охлаждения машинного оборудования и двигателей
  • поддержание постоянной температуры приборов
  • подогреватели

Рабочие среды

Пластинчатые паяные медным припоем теплообменники применяются для таких сред, как

  • масла и маслосодержащие жидкости
  • гликолевые смеси
  • спирты
  • хладагенты
  • газы, воздух
  • вода
  • многие другие (в зависимости от стойкости материалов и вязкости сред)

Теплообменники серий GPL, GPLK и TPL обеспечивают высокую мощность теплопередачи при незначительных потерях давления. Оптимальный с точки зрения термодинамики профиль гофрированных пластин из нержавеющей стали, а также дополнительно встроенные турбулентные пластины (TPL) позволяют достичь высокой степени турбулентности потока даже при низких объемных расходах, что способствует оптимальному использованию имеющейся площади теплообмена и, соответственно, высокоэффективному процессу теплопередачи. Кроме того, турбулентный поток в значительной степени способствует самоочистке аппаратов, что дополнительно сокращает и без того низкие затраты на техобслуживание при достаточно длительным сроке эксплуатации теплообменников. Пластинчатые паяные теплообменники компании FUNKE предлагаются для высоких ступеней давления и температур и отличаются компактной конструкцией.

Подробнее

Серия TPL разработана специально для применения в машиностроении и производстве промышленного оборудования (например, для охлаждения гидравлических и моторных масел). Объем проточных каналов теплообменников серии TPL до 80% больше объема каналов аппаратов с классическими теплообменными пластинами. Благодаря специальным турбулентным пластинам, эффективному диагональному потоку сред и максимальному номинальному диаметру присоединений, достигается высокая мощность теплопередачи.

Подробнее

Платинчатые паяные теплообменники Funke

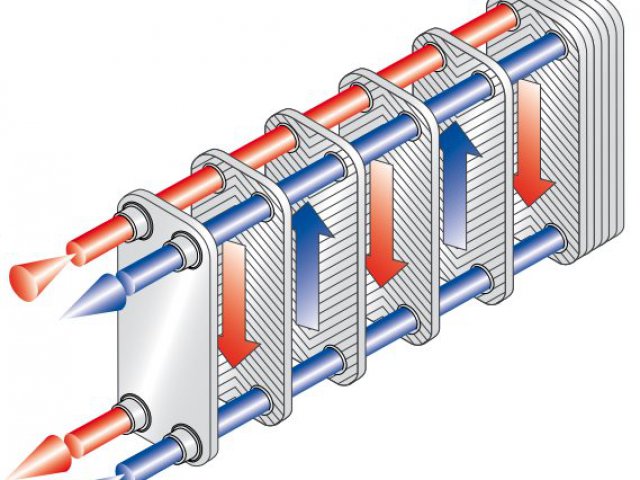

Схема теплообмена

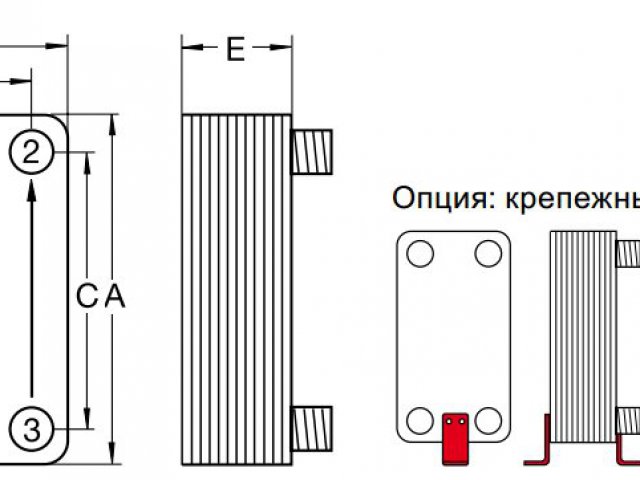

Размеры
Серия GPL
Серия GPLB
Серия GPLK
