Центробежные насосы горизонтальной установки Kolmeks серии KL

Центробежные насосы горизонтальной установки Kolmeks серии KL

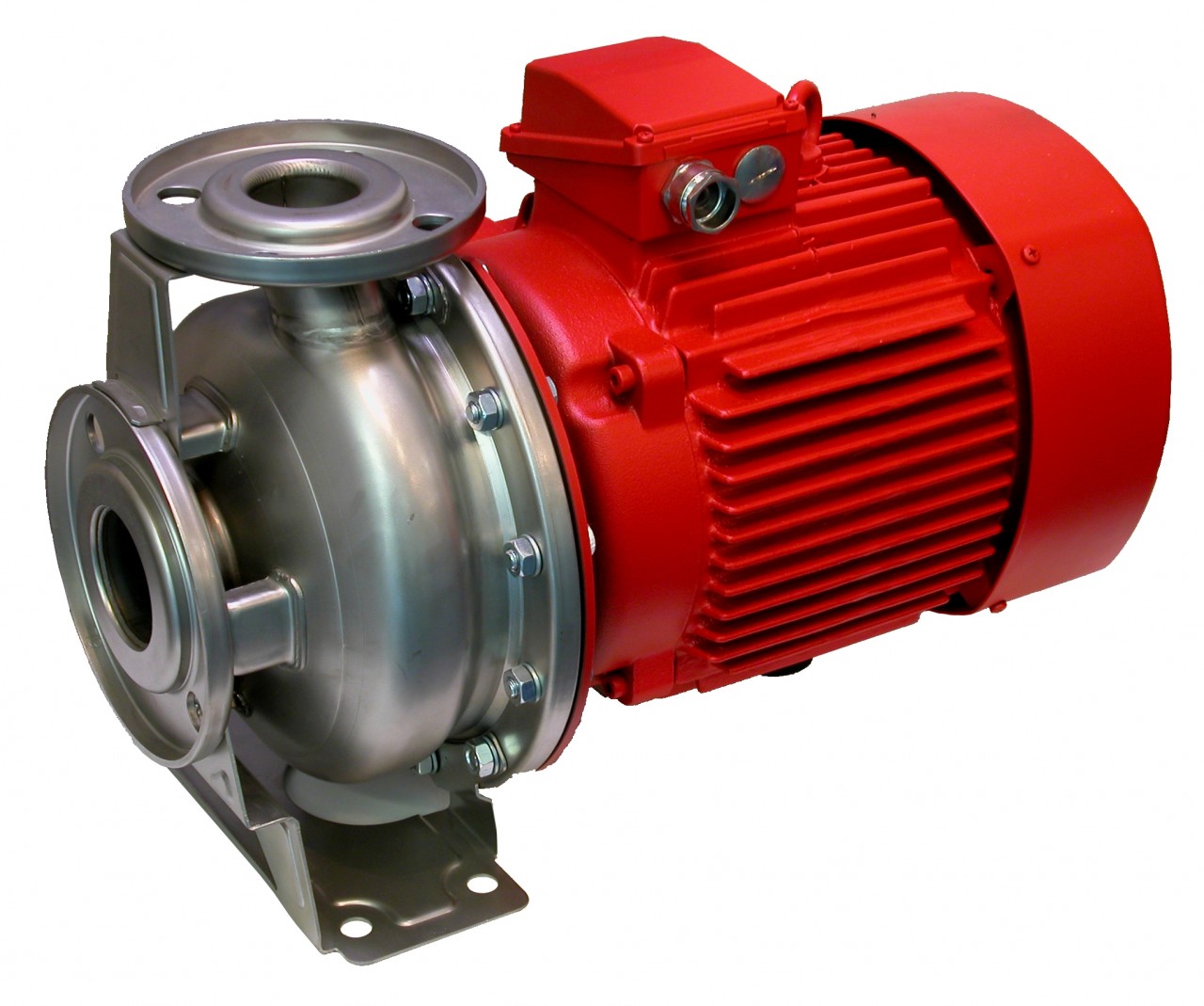

Насос Kolmeks KL-32/160

Центробежные насосы горизонтальной установки серии KL применяются для перекачки, циркуляции и поддержания давления чистых богатых кислородом или агрессивных жидкостей.

Поля характеристик насосов

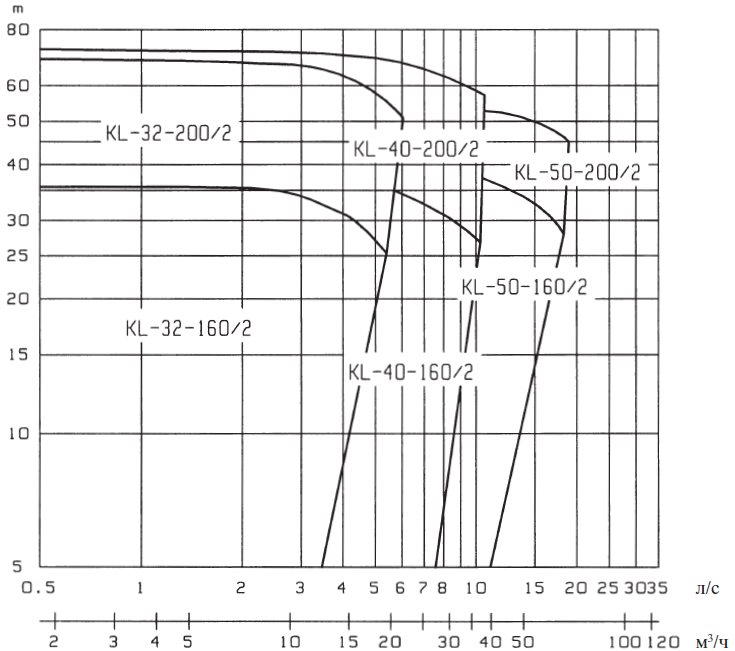

Сводный график полей характеристик  насосов серии KL при 50 Гц
Сводный график полей характеристик насосов при 50 Гц

Конструкция насосной установки

Насос

Насосы серии KL – это центробежные насосы горизонтальной установки с моноблочной конструкцией и "сухим" двигателем. Рабочее колесо насоса установлено прямо на ось электродвигателя (без отдельных переключателей).

Электродвигатель

Электродвигатель насоса серии KL – это специальный насосный короткозамкнутый электродвигатель Kolmeks. Электродвигатель обладает высокой производительностью и тихим ходом. Его допускается использовать также в блоке преобразования частоты.

Рабочее напряжение: 400/230 В, 50 Гц, 3-фазный ток  < 4 кВт
  690/400 В, 50 Гц, 3-фазный ток  4 кВт и более
Класс защиты корпуса IP 54 < 4 кВт
  IP 55 (1000, 1500 об/мин) 4 кВт и более
  IP 55 (3000 об/мин) 5.5 кВт и более
 Класс изоляции F
Окружающая температура +45oC

По заказу клиента могут быть поставлены двигатели с другими техническими условиями.

Фланцы

Фланцы насоса серии KL подходят для упорных фланцев, отвечающих требованиям стандарта ISO 7005.

Уплотнители

Масляное уплотнение вала насоса серии KL – это механическое уплотнительное контактное кольцо одностороннего действия. Для уплотнения гнезда насоса используется кольцевое уплотнение.

В зависимости от свойств перекачиваемой жидкости можно выбрать уплотнители вала из различных материалов. (* Диапазон рабочих температур насоса зависит от перекачиваемой жидкости. Для воды он составляет 0 ... +110°C.

Стандартные материалы и области измерений

  • Гнездо и рабочее колесо насоса выполнены из кислотостойкой стали AISI 316L
  • Вал выполнен из кислотостойкой стали AISI 329 (SIS 2324)
  • Материалом масляного уплотнения вала Ш22 мм служит уголь/карбид кремния, резина EPDM
  • Металлические части выполнены из стали AISI 316

Окраска

Насосы окрашиваются в соответствии с финским стандартом SFS 5873, A80/2 Fe Sa2. Цвет отделочного покрытия – красный, RAL 3000. По заказу насосы могут быть выполнены со специальным покрытием.

Детали насосной установки и ее техническое обслуживание

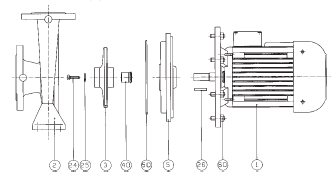

Перечень деталей

Перечень деталей
Перечень деталей
  • 1 - Электродвигатель
  • 2 - Корпус насоса
  • 3 - Рабочее колесо
  • 5 - Фланец уплотнения
  • 24 - Болт
  • 25 - Прокладка
  • 26 - Клин
  • 40 - Масляное уплотнение вала
  • 50 - Кольцевое уплотнение гнезда

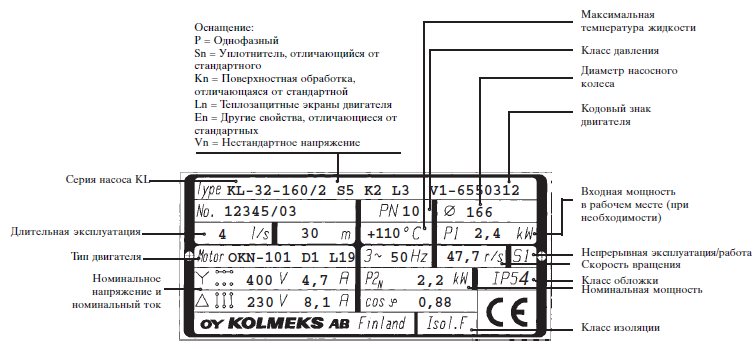

Обозначения типа

Обозначения типа насосов серии KL
Обозначения типа

Серии уплотнителей

KL-32-160, KL-40-160

  • Серия уплотнителей вала № 7 для 22 мм вала
  • Кольцевое уплотнение для гнезда 189,86x5,34

KL-32-200, KL-40-200, KL-50-160, KL-50-200

  • Серия уплотнителей вала № 7 для 22 мм вала
  • Кольцевое уплотнение для гнезда 227,96x5,34

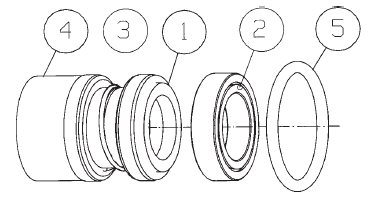

Детали уплотнения насосов серии KL
Детали уплотнения

Детали уплотнения

  • 1 - Контактное кольцо
  • 2 - Упорное кольцо
  • 3 - Корпус-гармошка
  • 4 - Пружина
  • 5 - Уплотнительное кольцо

Установка насоса

Монтаж

Установка насоса серии KL выполняется таким образом, чтобы двигатель занимал вертикальное положение. Положение двигательного блока, а значит и место коробки электрических подключений допускается изменять, для этого необходимо отсоединить блок двигателя от гнезда насоса и установить его в необходимое положение.

Проектируя и осуществляя установку насоса в систему, следует обратить внимание на следующее:

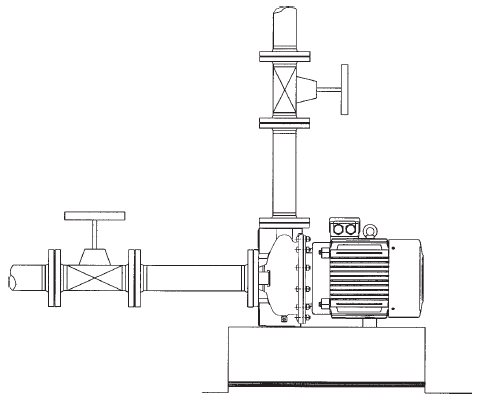

Ориентация насосов серий KL при установке
Ориентация насоса при установке
  • Вокруг насоса должно быть оставлено достаточно места для работ по обслуживанию и проверке насоса
  • Над двигателем должен оставаться зазор, достаточный для того, чтобы узел электродвигателя можно было поднять и удалить из корпуса насоса
  • Отсечные клапаны должны иметься с обоих концов насосной установки
  • Следует обеспечить достаточную жесткость трубопровода, несущего на себе насос.

Расположение узла электродвигателя и соединительной коробки может быть изменено путем отсоединения узла электродвигателя от корпуса насоса и последующей установки его в нужное положение.

Малогабаритные насосы (менее 11 кВт) допускается устанавливать в трубопроводы без вспомогательных креплений.

Большие насосы (> 7.5 кВт) крепятся за стойку к свободно передвигающемуся бетонному основанию, изолированному от пола, например, толстым (примерно 20 мм) резиновым или пробковым ковриком. Вес бетонного основания должен составлять примерно 1.5 -кратный вес насоса.

Примеры расчетов

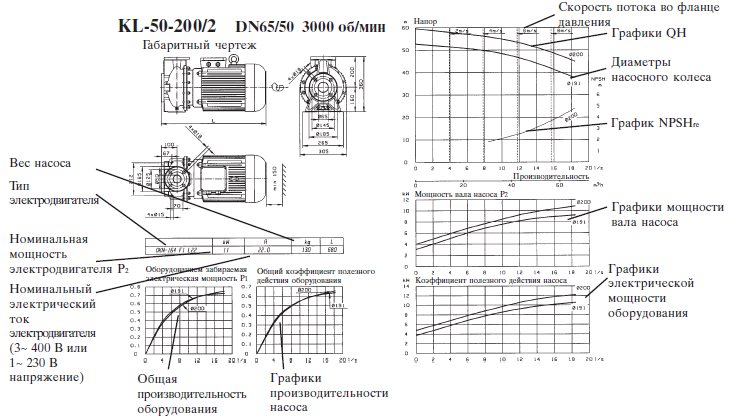

Чтение графиков

Удельные кривые соответствуют частоте 50 Гц (можно получить кривые также для частоты 60 Гц) и воде температурой +20°C. При расчете параметров насоса необходимо учесть жидкости, отличающиеся по своей вязкости от воды, свяжитесь в данном случае с нами.

Чтение графиков
Чтение графиков

ВНИМАНИЕ! Плотность жидкости прямо пропорционально влияет на потребляемую мощность. Для контроля необходимой мощности двигателя используется жидкость, плотность которой выше плотности воды.

NPSH и кавитация

Значение NPSHav системы отражает разницу между фактическим давлением на входе (всасывающий фланец) и давлением пара перекачиваемой жидкости. Для избежания кавитации значение NPSHre насоса должно быть ниже значения NPSHav. К измеренному значению следует добавить допуск безопасности 0,5 м.

NPSH и кавитация
NPSH и кавитация
  • NPSHav = имеющаяся разница между фактическим давлением на входе (всасывающий фланец) и давлением пара перекачиваемой жидкости
  • NPSHre = требуемое значение NPSH насоса
  • p = абсолютное давление
  • ph = давление пара жидкости при рассматриваемой температуре
  • h = высота уровня жидкости от всасывающего фланца насоса
  • himu = потеря в всасывающем трубопроводе
  • pimu = абсолютное давление всасывания

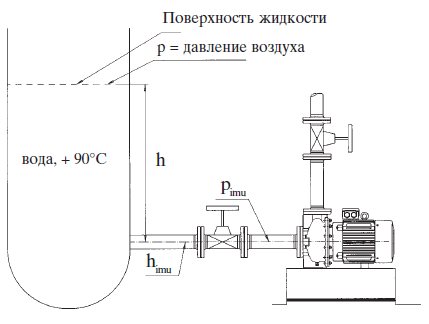

Пример 1

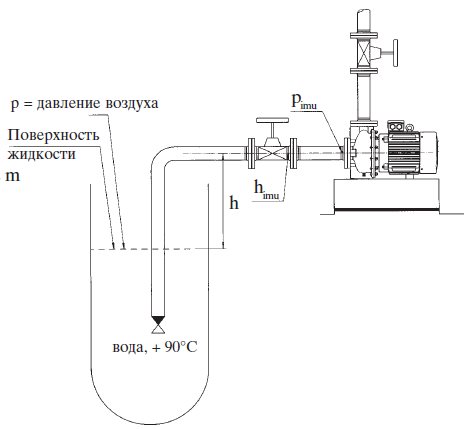

NPSH и кавитация.Пример 1
Пример 1

Открытый резервуар (p = давление воздуха = 10 м), где температура воды составляет + 90°C (ph = 7 м), потери всасывающей трубы - 1 м и высота поверхности жидкости от всасывающего фланца +2 м.

Функциональная точка насоса 14 л/сек, 50 м.

Подходит ли насос для данного назначения?

  • Тип насоса: KL-50-200/2/Ш200 11 kW
  • NPSHre < p + h - himu - ph
  • NPSHre < 10 m + 2 m - 1 m - 7 m
  • NPSHre < 4 m
  • Вместе с запасом безопасности 0.5 метра показатель NPSHre должен быть меньше чем 3.5 метра, в таком случае не возникает кавитации насоса.
  • KL-50-200/2/Ш200: NPSHre насоса = 3.1 м (при входе 14 л/сек)
  • ВЫВОД: ПРИМЕНЯТЬ МОЖНО - КАВИТАЦИЯ ОТСУТСТВУЕТ!

Пример 2

NPSH и кавитация.Пример 2
Пример 2

Открытый резервуар (p = давление воздуха = 10 м), где максимальная температура воды составляет + 60°C (ph = 2 м), потери трубы всасывания 1 м.

Функциональная точка насоса 14 л/сек, 50 м. NPSHre насоса = 3.1 м.

На какой высоте от поверхности жидкости должен устанавливаться насос?

Тип насоса: KL-50-200/2/Ш200 11 kW

  • NPSHre < p + h - himu - ph
  • h > NPSHre - p + himu + ph
  • h > 3.1 m - 10 m + 1 m + 2 m
  • h > - 3.9 m

Приняв во внимание запас безопасности 0.5 метра, насос допускается устанавливать на высоте 3.4 метров от поверхности жидкости.

.

Технические данные насосов серии KL

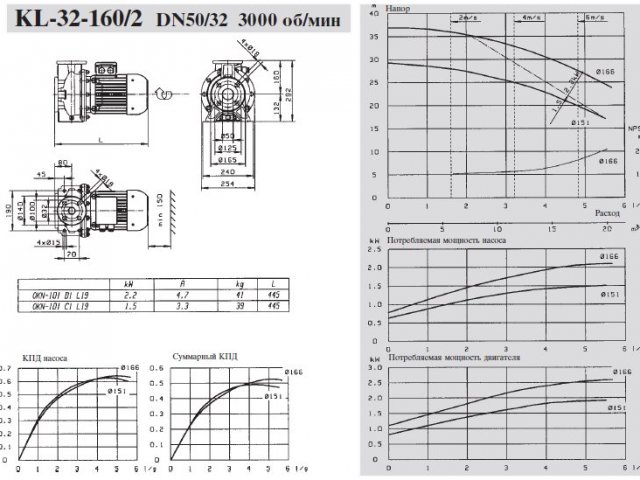

KL-32-160/2

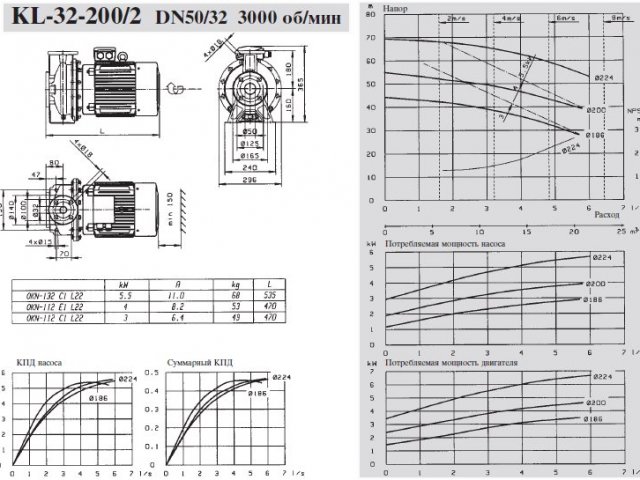

KL-32-200/2

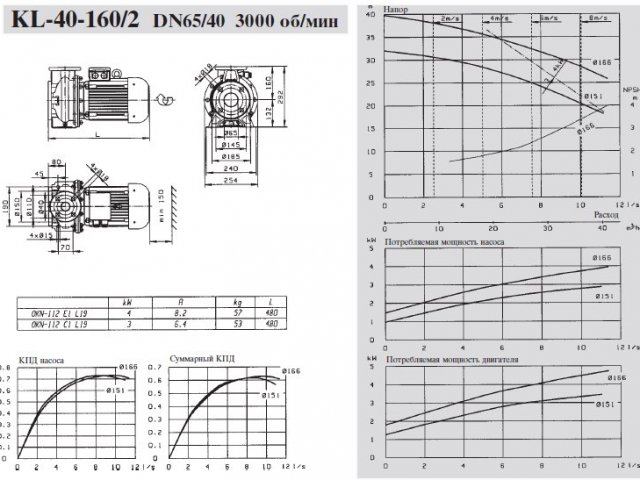

KL-40-160/2

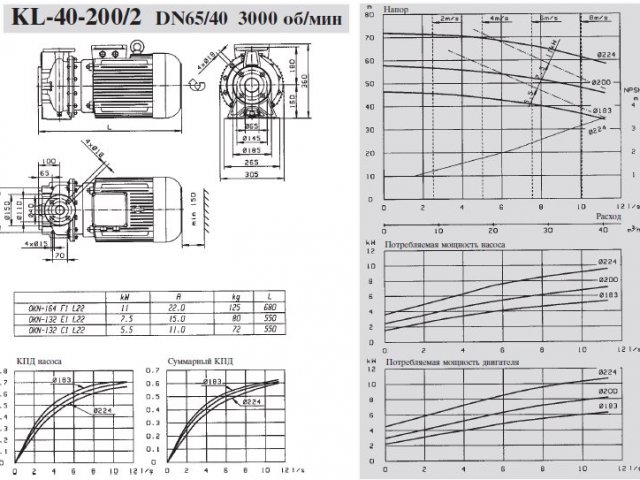

KL-40-200/2

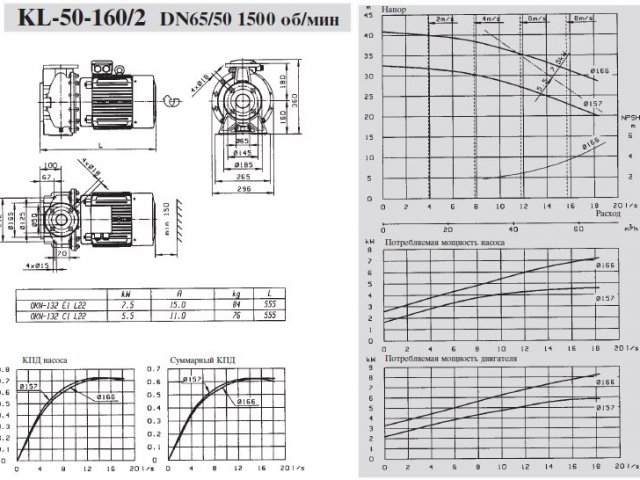

KL-50-160/2

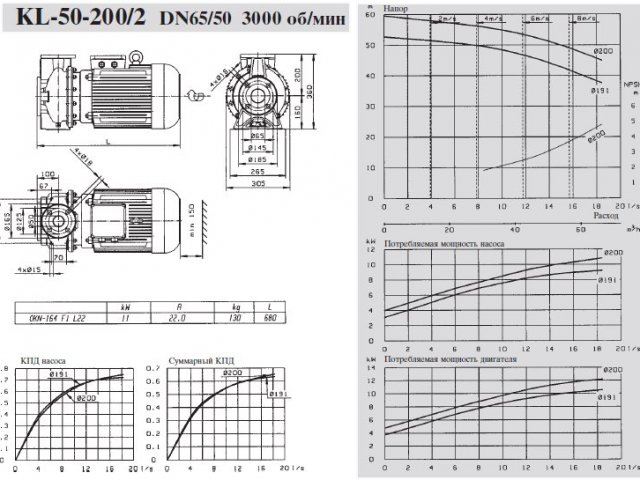

KL-50-200/2
KL-32-160

Принцип действия центробежных насосов Kolmeks

В центробежных насосах Kolmeks всасывание и нагнетание жидкости происходит равномерно и непрерывно под действием центробежной силы, возникающей при вращении рабочего колеса с лопатками, заключенного в корпус. В одноступенчатом центробежном насосе жидкость из всасывающего трубопровода поступает вдоль оси рабочего колеса в корпус насоса и, попадая на лопатки, приобретает вращательное движение. Центробежная сила отбрасывает жидкость в канал переменного сечения между корпусом и рабочим колесом, в котором скорость жидкости уменьшается до значения, равного скорости в нагнетательном трубопроводе. При этом, с соответствии с уравнением Бернулли, происходит преобразование кинетической энергии потока жидкости в статический напор , что обеспечивает повышение давления жидкости. На входе в колесо создается пониженное давление, и жидкость из приемной емкости непрерывно поступает в насос.

Давление, развиваемое центробежным насосом, зависит от скорости вращения рабочего колеса. Вследствие значительных зазоров между колесом и корпусом насоса разрежение, возникающее при вращении колеса ,недостаточно для подъема жидкости по всасывающему трубопроводу , если он и корпус насоса не залиты жидкостью. Поэтому перед пуском центробежный насос заливают перекачиваемой жидкостью.

Насосы Kolmeks относятся к типу центробежных насосов с электродвигателями «сухого» типа, в котором ротор электродвигателя не соприкасается с перекачиваемой жидкой средой. Насосы такого типа используются для решения задач с большой подачей жидкости.

Устройство центробежного насоса Kolmeks
Устройство центробежного насоса Kolmeks

Детали конструкции насоса Kolmeks

  • 1 - Электродвигатель
  • 2 - Кожух вентилятора охлаждения
  • 3 - Подшипники
  • 4 - Ротор
  • 5 - Статор
  • 6 - Фланцы
  • 7 - Уплотнение вала
  • 8 - Рабочее колесо
