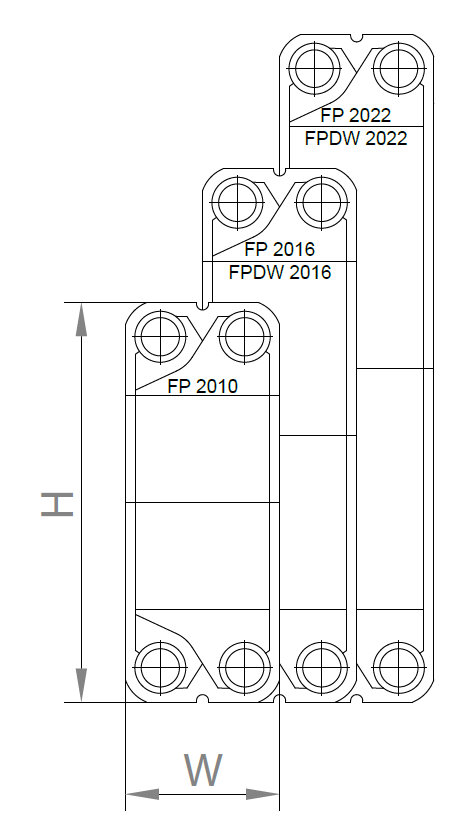

Пластинчатые теплообменники на пластинах с диаметром порта DN50

Коды конструктивов и стандарты: AD2000/PED 2014/68/EU; EN13445; ASME VIII Div 1 & U-Stamp; API662, NACE MR0175 & MR0103

Особенности конструкции

• Пластины для несмешиваемых теплоносителей (FPDW; 2 x 0,35 mm, 1.4404) для аппаратов FP2016 и FP2022
• Многоканальная конструкция
• Возможность горизонтального монтажа
• Двухсекционный охладитель для трех-жидкостных контуров теплообмена

Теплообменники новой серии имеют оптимизированные с помощью компьютерного моделирования профили поверхности теплообмена, а также несколько уникальных инновационных решений конструкции таких как:

• Opti Flow (оптимальный поток) – оптимизированная зона впуска, наилучшее распределение жидкости по всей ширине теплообменной пластины, для оптимального использования площади поверхности.
• Best Wave (лучшая волна) – конструкция профилей пластин Н+ и L+ оптимизированы компьютерным моделированием, для достижения наилучшего соотношения теплопередачи и гидравлического сопротивления
• Bypass-Stop (стоп-байпас) – минимизация байпасных потоков по пластине для максимальной эффективности теплопередачи
• Клипсовые (бесклеевые) уплотнения, для лучшей герметичности даже после многократной переборки
• Двойное уплотнение портовой зоны пластин с каналами выпуска, для предотвращения смешения рабочих сред

Характеристики

Материалы
