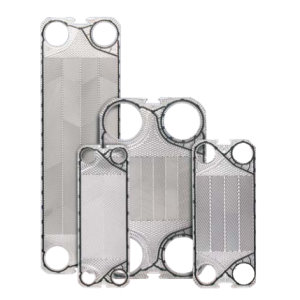

Пластины Funke

Новая серия пластин

2000-4000

Наш партнер, немецкий концерн FUNKE, продолжает исследования в области оптимизации своих пластин и улучшения их теплотехнических качеств.

В 2019 году он представил новую серию пластин 3000, с диаметром порта DN65, а в 2020 вышли сразу 2 новых серии 2000 и 4000.

Пластины 2000 серии могут заменить аппараты типоразмеров ТЭП-10/ТЭП-16/ТЭП-22 диаметр порта DN40/50 (2”)

Пластины 4000 серии могут заменит аппараты типоразмеров ТЭП-206/ТЭП-31/ТЭП-40/ТЭП-50/ТЭП-71, диаметр порта DN80/100 (3”/4”)

В реалиях сегодняшней конкурентной борьбы за Заказчика, Производителю необходимо предлагать на рынок оборудование, обеспечивающее наибольшую эффективность и одновременно сохранить его конкурентоспособность.

Именно эту задачу и решают пластины серий 2000 и 4000. Они имеют оптимизированные с помощью компьютерного моделирования профили поверхности теплообмена, а также несколько уникальных инновационных решений конструкции таких как:

  1. Opti Flow (оптимальный поток) – оптимизированная зона впуска, наилучшее распределение жидкости по всей ширине теплообменной пластины, для оптимального использования площади поверхности.

  2. Best Wave (лучшая волна) – конструкция профилей пластин Н+ и L+ оптимизированы компьютерным моделированием, для достижения наилучшего соотношения теплопередачи и гидравлического сопротивления

  3. Bypass-Stop (стоп-байпас) – минимизация байпасных потоков по пластине для максимальной эффективности теплопередачи

  4. Клипсовые (бесклеевые) уплотнения, для лучшей герметичности даже после многократной переборки

  5. Двойное уплотнение портовой зоны пластин с каналами выпуска, для предотвращения смешения рабочих сред

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Материал пластин: 1,4404/AISI 316L, Титан ASTM B 265 гр.1

Фиксация уплотнений: Т-клипса (бесклеевое)

Максимальное рабочее давление: 25 бар (толщина пластины 0,5мм, 0,6мм)

Максимальная рабочая температура: 1500С

Площадь поверхности теплообмена пластин серии 2000

- 2010 поверхность теплообмена 0,10 м2

- 2016 поверхность теплообмена 0,16 м2

- 2022 поверхность теплообмена 0,21 м2

Площадь поверхности теплообмена пластин серии 4000

- 4206 поверхность теплообмена 0,21 м2

- 4031 поверхность теплообмена 0,30 м2

- 4040 поверхность теплообмена 0,40 м2

- 4050 поверхность теплообмена 0,50 м2

- 4071 поверхность теплообмена 0,70 м2

Сферы применения пластин новых серий

Пластины новых серий 2000 и 4000 могут применятся во всех привычных для нас отраслях промышленности, где пластинчатый теплообменник зарекомендовал себя, как незаменимое устройство для передачи тепла от одной среды к другой. Свое применение новые пластины найдут:

- в малой и средней энергетике (системы отопления, вентиляции, горячего водоснабжения)

- в холодильной промышленности (установки центрального холодоснабжения и т.д.)

- в машиностроении (охлаждение гидравлических и других масел и жидкостей)

- в судостроении (охлаждение забортной воды, применение теплообменников в различных системах обеспечения жизни на судах)

- в химической промышленности (охлаждение и нагрев различных агрессивных жидкостей)

- в фармацевтической промышленности

- в пищевой промышленности (охлаждение и пастеризация молока, охлаждение сусла и т.д.)

Применяя новые серии пластин 2000 и 4000 для сборки теплообменных аппаратов, мы добиваемся удешевления продукции за счет уменьшения количества пластин, без снижения его теплотехнических характеристик. Уменьшая количество пластин в теплообменнике мы, таким образом уменьшаем и его вес, что в любом случае имеет свой положительный эффект при монтаже любой системы в любой отрасли промышленности.

Таким образом мы видим, что, применив компьютерное моделирование и уникальные инновационные решения, специалисты концерна FUNKE добились еще более оптимального соотношения цена-качество для теплообменных аппаратов собранных на основе их пластин.

Пластинчатые теплообменники на пластинах с диаметром порта DN50

Коды конструктивов и стандарты: AD2000/PED 2014/68/EU; EN13445; ASME VIII Div 1 & U-Stamp; API662, NACE MR0175 & MR0103

Особенности конструкции

  • Пластины для несмешиваемых теплоносителей (FPDW; 2 x 0,35 mm, 1.4404) для аппаратов FP2016 и FP2022
  • Многоканальная конструкция
  • Возможность горизонтального монтажа
  • Двухсекционный охладитель для трех-жидкостных контуров теплообмена

Теплообменники новой серии имеют оптимизированные с помощью компьютерного моделирования профили поверхности теплообмена, а также несколько уникальных инновационных решений конструкции таких как:

  • Opti Flow (оптимальный поток) – оптимизированная зона впуска, наилучшее распределение жидкости по всей ширине теплообменной пластины, для оптимального использования площади поверхности.
  • Best Wave (лучшая волна) – конструкция профилей пластин Н+ и L+ оптимизированы компьютерным моделированием, для достижения наилучшего соотношения теплопередачи и гидравлического сопротивления
  • Bypass-Stop (стоп-байпас) – минимизация байпасных потоков по пластине для максимальной эффективности теплопередачи
  • Клипсовые (бесклеевые) уплотнения, для лучшей герметичности даже после многократной переборки
  • Двойное уплотнение портовой зоны пластин с каналами выпуска, для предотвращения смешения рабочих сред



Размеры пластин теплообменников серии FP2000
Рис 1. Размеры пластин теплообменников серии FP2000

Характеристики

Модель FP2010 FP2016 FP2022 ед. изм.
Макс. площадь 0,41-20 0,75-37 1,05-52 кв. м.
Размеры (Ш х В) 230х596 230х796 230х996 мм
Профиль пластин H/L H/L H/L
Макс. давление 25 25 25 бар
Макс. температура 200 200 200 °C



Материалы

Пластины Толщина Прокладка
1.4404/AISI 316L 0,35/0,50/0,60 NBR-HT
Titan/3.7025 0,50/0,60 EPDM-HT
254 SMO 0,50/0,60 Viton I
Alloy C276/2.4819 0,60 Viton S
Alloy 904L/1.4539 0,60 Viton G







В начале 2019 года компания «Функе» (Германия) официально
представила на российском рынке новую «3000-ю» серию
теплообменных пластин FUNKE/ФУНКЕ.
