Одноступенчатые центробежные насосы Kolmeks серий AS, KN и KL

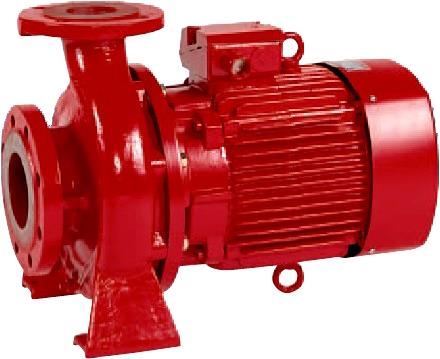

Одноступенчатые центробежные насосы Kolmeks серий AS и KN

Насосы серий AS и KN изготовляются из чугуна и конструктивно пригодны для работы с неагрессивными жидкостями, включая подъем давления, в системах отопления и первичном контуре снабжения горячей водой. Насосы серий АSР и KNР изготовляются из бронзы и более пригодны для работы в сетях, где требуется применение коррозионно-устойчивых материалов конструкции.

Серии AS и KN включают в себя одноступенчатые центробежные насосы с торцовым расположением всасывающего патрубка, выполненные в виде компактной моноблочной конструкции. Насосы серий выпускаются с типоразмером фланцев Dу 32…Dу 65.

Поля характеристик насосов

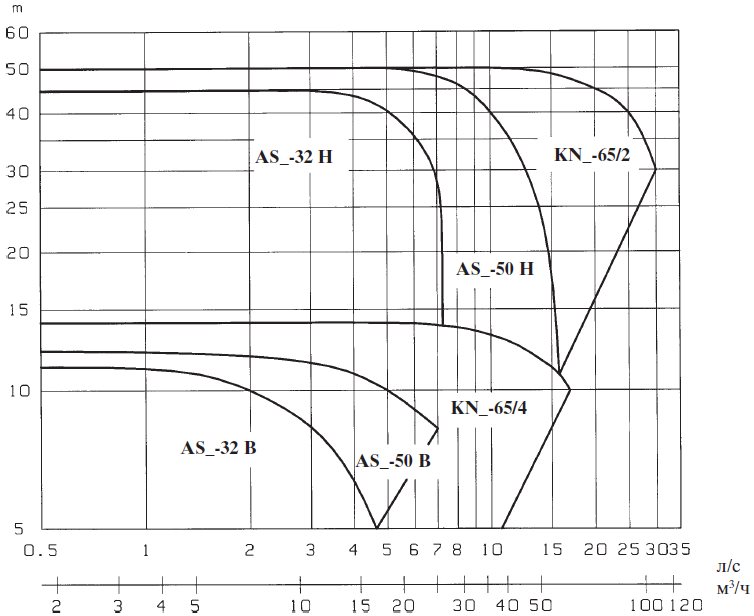

Сводный график полей характеристик насосов серий AS и KN при 50 Гц
Сводный график полей характеристик насосов при 50 Гц

Конструкция насосной установки

Насос

Насосы серии серий AS и KN являются одноступенчатыми центробежными насосами моноблочной конструкции с торцовым расположением всасывающего патрубка, оборудованными электродвигателями “сухого” типа. Рабочее колесо насоса устанавливается прямо на валу двигателя (без дополнительных муфтовых соединений).

Электродвигатель

Электродвигатели в насосных установках серий AS и KN являются полностью закрытыми короткозамкнутыми электродвигателями с вентиляторным охлаждением, размеры и конструкция которых рассчитаны специально для работы в насосных установках. Конструкция двигателей гарантирует их высокий КПД и бесшумную работу и подходит для работы с преобразователями частоты.

Рабочее напряжение: 400/230 В, 50 Гц, 3-фазный ток  < 4 кВт
  690/400 В, 50 Гц, 3-фазный ток 4 кВт и более 4 кВт и более
Класс защиты корпуса IP 54
  IP 55 4 кВт и более (1000, 1500 об/мин) 5.5 кВт и более (3000 об/мин)
 Класс изоляции F
Режим работы S1
Окружающая температура +45

По заказу клиента могут быть поставлены двигатели с другими рабочими напряжениями (напр. однофазные) и другими техническими условиями.

Фланцы

Размеры фланцев у насосных установок серий AS и KN соответствуют стандартам ISO 7005. На обоих фланцах у насосов имеются каналы для отбора давления, резьба G ј. По заказу фланцы могут быть также выполнены в соответствии с другими стандартами.

Уплотнения валов

В качестве уплотнений валов в насосах серий AS_ и KN_ применяются необслуживаемые одинарные механические (торцовые) уплотнения с резиновыми сильфонами. Насосы могут быть оснащены также и другими типами уплотнений, такими, которые наиболее подходят для работы с различными жидкостями и при различных температурах.

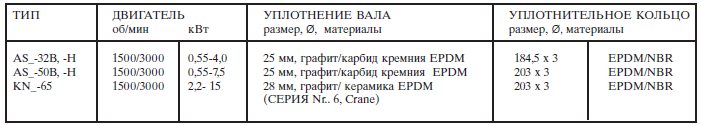

Уплотнения валов в насосах серий AS и KN
Уплотнения валов

Примечание: EPDM – каучук на основе сополимера этилена, пропилена и диена; NBR – нитрильный каучук.

Стандарты на используемые материалы

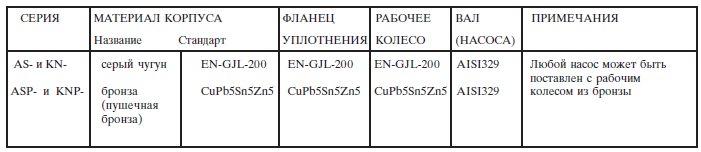

Стандарты на используемые материалы в насосах серий AS и KN
Стандарты на используемые материалы

Окраска

Насосы окрашиваются в соответствии с финским стандартом SFS 5873, A80/2 Fe Sa2. Цвет отделочного покрытия – красный, RAL 3000. По заказу насосы могут быть выполнены со специальным покрытием.

Классификация по температурам и давлениям

Максимальное рабочее давление 10 бар Насосы AS, ASР, KN и KNР
Максимальная температура жидкости –15…+120оС Все насосы этих серий

Детали насосной установки и ее техническое обслуживание

Перечень деталей

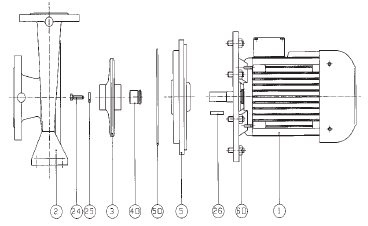

Перечень деталей насосов серий AS и KN
Перечень деталей
  • 1 - Электродвигатель
  • 2 - Корпус насоса
  • 3 - Рабочее колесо
  • 5 - Фланец уплотнения
  • 24 - Гайка/Болт
  • 25 - Шайба
  • 26 - Шпонка
  • 40 - Механическое уплотнение вала
  • 43 - V-образное уплотнительное кольцо (не входит в стандартный комплект)
  • 50 - О-кольцо/Прокладка
  • 60 - Гайка/Болт

Установка насоса

Монтаж

Проектируя и осуществляя установку насоса в систему, следует обратить внимание на следующее:

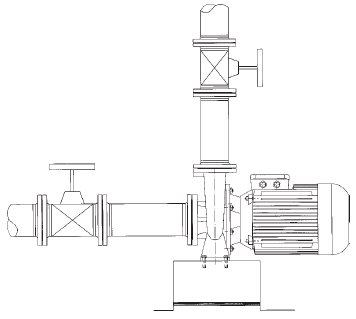

Ориентация насосов серий AS и KN при установке
Ориентация насоса при установке
  • Вокруг насоса должно быть оставлено достаточно места для работ по обслуживанию и проверке насоса
  • Над двигателем должен оставаться зазор, достаточный для того, чтобы узел электродвигателя можно было поднять и удалить из корпуса насоса
  • Отсечные клапаны должны иметься с обоих концов насосной установки
  • Для более тяжелых насосов может потребоваться дополнительное пространство для размещения подъемных устройств
  • Следует обеспечить достаточную жесткость трубопровода, несущего на себе насос.

Расположение узла электродвигателя и соединительной коробки может быть изменено путем отсоединения узла электродвигателя от корпуса насоса и последующей установки его в нужное положение.

.

Технические данные насосов серий AS и KN

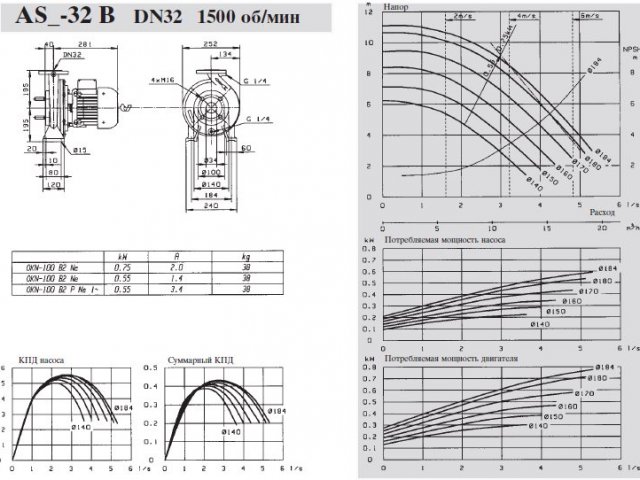

AS_-32/B

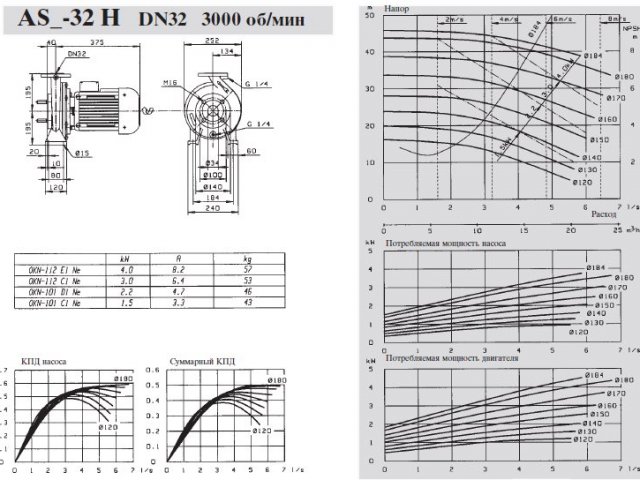

AS_-32/H

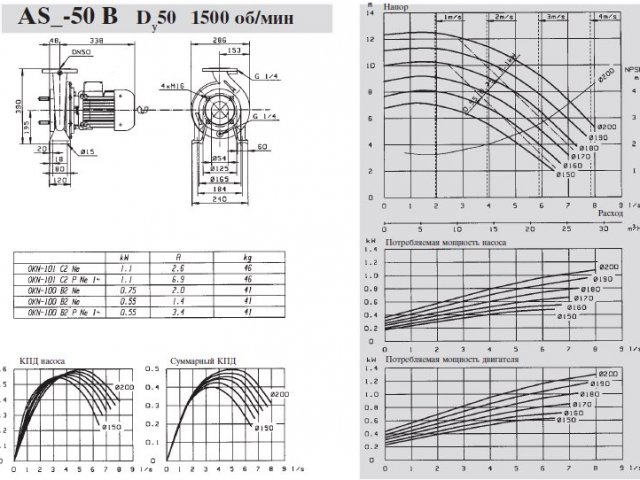

AS_-50/B

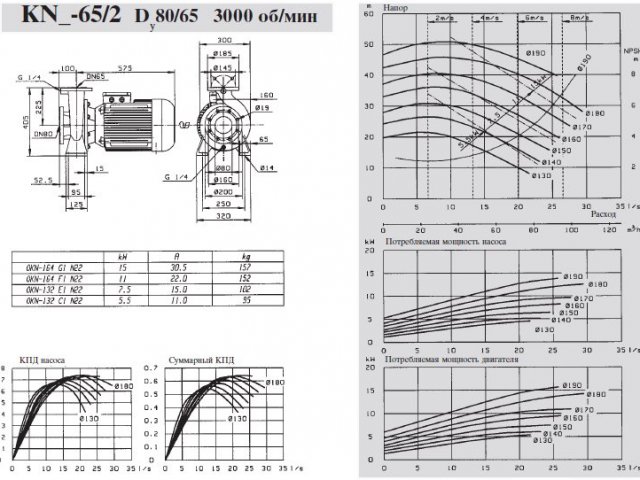

KN_-65/2

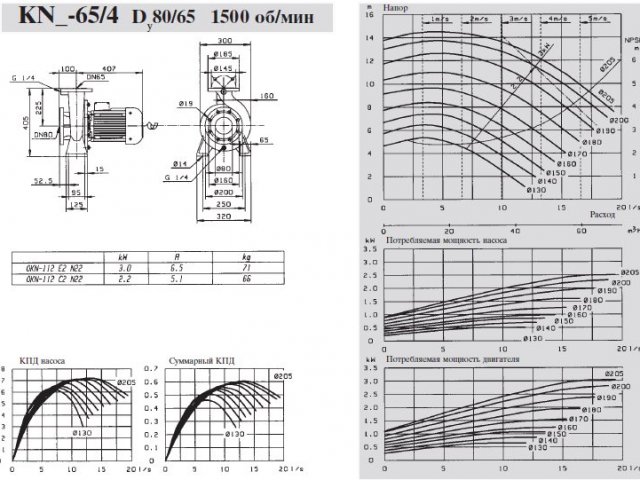

KN_-65/4

Принцип действия центробежных насосов Kolmeks

В центробежных насосах Kolmeks всасывание и нагнетание жидкости происходит равномерно и непрерывно под действием центробежной силы, возникающей при вращении рабочего колеса с лопатками, заключенного в корпус. В одноступенчатом центробежном насосе жидкость из всасывающего трубопровода поступает вдоль оси рабочего колеса в корпус насоса и, попадая на лопатки, приобретает вращательное движение. Центробежная сила отбрасывает жидкость в канал переменного сечения между корпусом и рабочим колесом, в котором скорость жидкости уменьшается до значения, равного скорости в нагнетательном трубопроводе. При этом, с соответствии с уравнением Бернулли, происходит преобразование кинетической энергии потока жидкости в статический напор , что обеспечивает повышение давления жидкости. На входе в колесо создается пониженное давление, и жидкость из приемной емкости непрерывно поступает в насос.

Давление, развиваемое центробежным насосом, зависит от скорости вращения рабочего колеса. Вследствие значительных зазоров между колесом и корпусом насоса разрежение, возникающее при вращении колеса ,недостаточно для подъема жидкости по всасывающему трубопроводу , если он и корпус насоса не залиты жидкостью. Поэтому перед пуском центробежный насос заливают перекачиваемой жидкостью.

Насосы Kolmeks относятся к типу центробежных насосов с электродвигателями «сухого» типа, в котором ротор электродвигателя не соприкасается с перекачиваемой жидкой средой. Насосы такого типа используются для решения задач с большой подачей жидкости.

Устройство центробежного насоса Kolmeks
Устройство центробежного насоса Kolmeks

Детали конструкции насоса Kolmeks

  • 1 - Электродвигатель
  • 2 - Кожух вентилятора охлаждения
  • 3 - Подшипники
  • 4 - Ротор
  • 5 - Статор
  • 6 - Фланцы
  • 7 - Уплотнение вала
  • 8 - Рабочее колесо
