Выбор мощности

О выборе мощности насоса

Между плотностью перекачиваемой жидкости и необходимой мощностью привода насоса имеется зависимость. В случае жидкости, более тяжелой, чем вода, необходимо проверить, правильно ли выбрана выходная мощность электродвигателя.

Для корректного выбора мощности двигателя можно пользоваться следующим практическим правилом: выбор насоса сделан правильно, если его рабочая точка располагается как можно ближе к точке наивысшего КПД. Наши специалисты рекомендуют сохранять положение рабочей точки насоса, по крайней мере, в области между 20% и 90% максимального расхода жидкости (для рассматриваемого размера рабочего колеса).

Эта рекомендация исходит из того факта, что при очень низком или очень высоком расходе имеет место низкий КПД насосной установки в целом. Независимо от того , будет ли потребляемая энергия является существенным критерием при выборе марки насоса или нет, мы рекомендуем избегать выбор насоса, у которого рабочая точка располагается в самом начале или самом конце характеристики насоса.

NPSH  и кавитация

Для того чтобы насос работал в нормальном режиме, без нарушений, жидкость не должна кипеть или испаряться внутри насоса. Последнее может произойти в том случае, если давление на всасывающей стороне упадет ниже давления насыщенных паров данной жидкости. В этом случае начинается кавитация . Работа насоса в условиях кавитации приводит к точечной коррозии, разрушению гидравлических деталей и ухудшению производительности насосной установки.

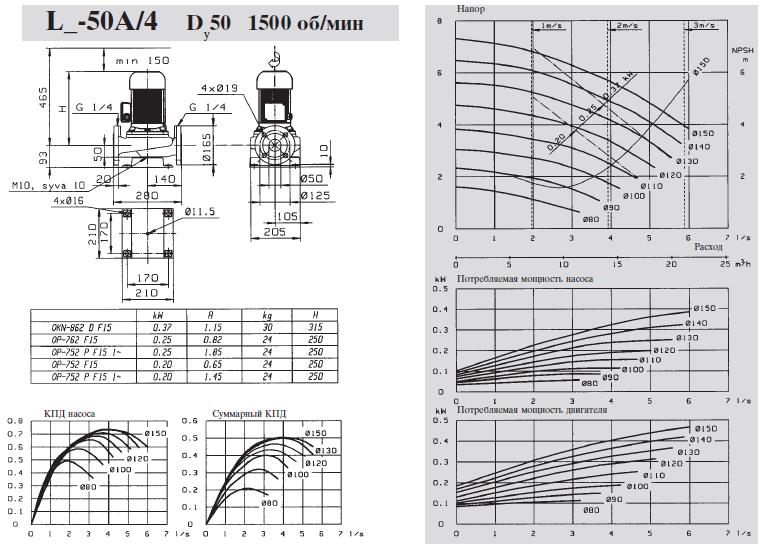

Диаграмма рабочих полей насоса Kolmeks L50-A4
Диаграмма рабочих полей насоса Kolmeks L50-A4



NPSHav = допустимый NPSH - величина, измеряемая в метрах. Это характеристика системы, показывающая разность между имеющимся давлением жидкости на всасывающем конце насоса и давлением насыщенного пара данной жидкости при температуре ее перекачивания.

NPSHre = допустимый NPSH – величина, измеряемая в метрах. Это характеристика насоса, сообщающая о том, насколько давление жидкости должно превышать давление ее насыщенного пара. Она определяется посредством испытаний насоса и прилагается заводом-изготовителем к графику поля характеристик насоса в виде кривой NPSH.

p = абсолютное давление на поверхности жидкости: pc+pb (в системе с открытой емкостью равна атмосферному давлению)

pD = давление насыщенных паров жидкости при температуре перекачивания (находится из таблиц)

Hgeo = высота поверхности жидкости относительно всасывающего фланца насоса (геометрическая высота всасывания)

Hs = потери давления (потери на трение в трубопроводе на стороне всасывания)

Ps = давление всасывания, абсолютное

NPSHre < NSPHav

NPSHre < (p + Hgeo - Hs - pD)

NPSHre < (ps - pD)

В общем случае рекомендуется увеличить величину NPSHre, взятую с кривой на графике характеристик, на 0,5 метра – запас надежности, призванный компенсировать все возможные просчеты, сделанные при проектных вычислениях.

*) NPSH - Net positive suction head (англ.) - «Суммарный напор всасывания при нагнетании» или «Кавитационный запас энергии»
