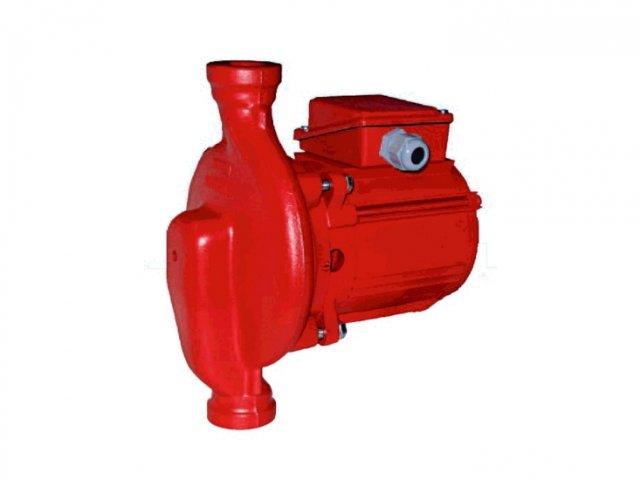

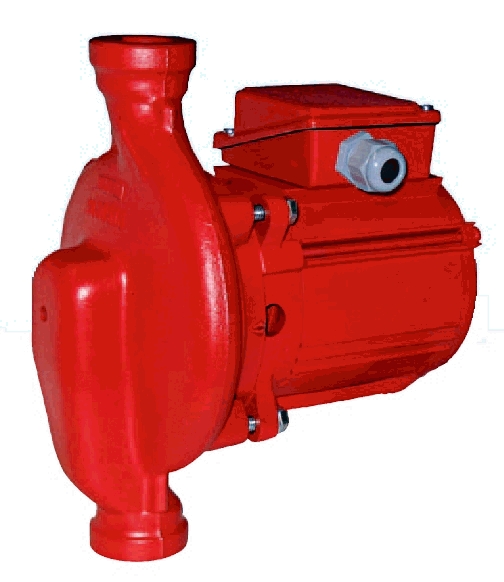

Линейные насосы Kolmeks серии AE

Линейные насосы Kolmeks серии AE

Насосы серий АЕ пригодны для перекачивания горячих и холодных чистых жидкостей в сетях циркуляции, например, систем отопления или кондиционирования воздуха, а также для передачи жидкости на расстояние.

В серии АМК, АНV и АЕ входят небольшие линейные насосы с корпусом из чугуна, имеющие трубные резьбовые соединения (трубная резьба G).

Поля характеристик насосов

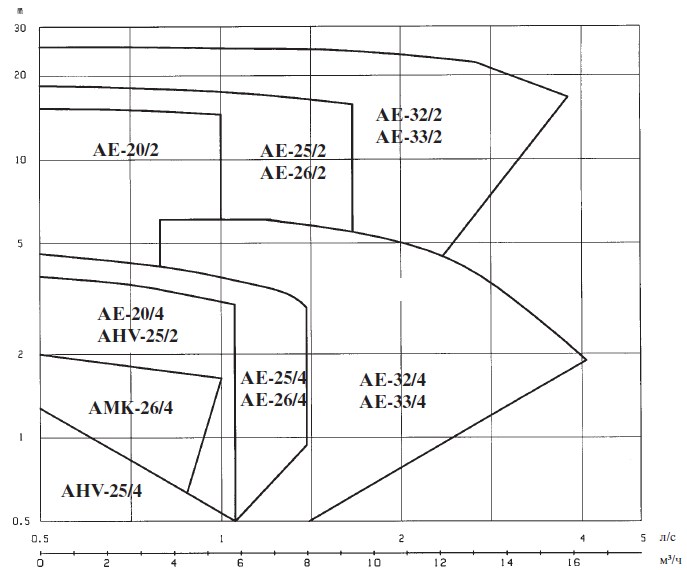

Сводный график полей характеристик насосов при 50 Гц
Сводный график полей характеристик насосов при 50 Гц

Конструкция насосной установки

Насос

Насосы серии АЕ являются одноступенчатыми центробежными насосами моноблочной конструкции, оборудованными электродвигателями “сухого” типа. Рабочее колесо насоса устанавливается прямо на валу двигателя (без дополнительных муфтовых соединений).

Электродвигатель

Электродвигатели в насосных установках серии AE являются полностью закрытыми короткозамкнутыми электродвигателями с вентиляторным охлаждением, размеры и конструкция которых рассчитаны специально для работы в насосных установках. Конструкция двигателей гарантирует их высокий КПД и бесшумную работу и подходит для работы с преобразователями частоты.

Рабочее напряжение: 400/230 В, 50 Гц, 3-фазный ток
Класс защиты корпуса IP 54
 Класс изоляции F
Режим работы S1
Окружающая температура +45

По заказу клиента могут быть поставлены двигатели с другими рабочими напряжениями (напр. однофазные) и другими техническими условиями.

Соединение

Насосы серии АЕ снабжены резьбовыми соединениями (ISO 228/1). Примите во внимание тот факт, что некоторые из насосов поставляются только с трубными соединительными муфтами, другие – только с фиксированной внутренней резьбой, некоторые же поставляются с обоими этими типами соединений.

Уплотнения валов

Уплотнения валов в насосах серии АЕ – необслуживаемые одинарные механические (торцовые) уплотнения с резиновым сильфоном на валу.

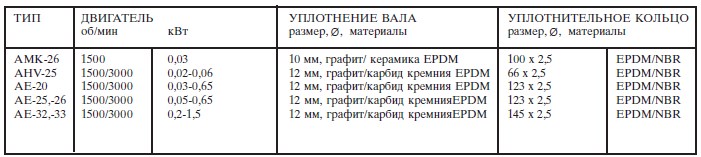

Уплотнения валов
Уплотнения валов

Примечание: EPDM – каучук на основе сополимера этилена, пропилена и диена; NBR – нитрильный каучук.

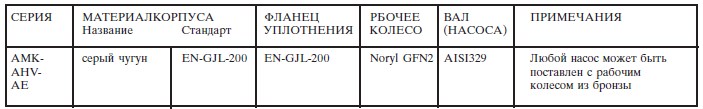

Стандарты на используемые материалы

Стандарты на используемые материалы
Стандарты на используемые материалы

Окраска

Насосы окрашиваются в соответствии с финским стандартом SFS 5873, A80/2 Fe Sa2. Цвет отделочного покрытия – красный, RAL 3000. По заказу насосы могут быть выполнены со специальным покрытием.

Классификация по температурам и давлениям

Максимальное рабочее давление 10 бар AE
Максимальная температура жидкости –15…+100оС AE
Максимальная температура жидкости –15…+120оС Все насосы с рабочим колесом из бронзы и насосы типов АЕ-32, АЕ-33 с рабочим колесом из чугуна

Детали насосной установки и ее техническое обслуживание

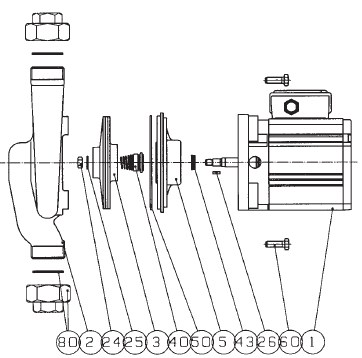

Перечень деталей

Перечень деталей
Перечень деталей
  • 1 - Электродвигатель
  • 2 - Корпус насоса
  • 3 - Рабочее колесо
  • 5 - Фланец уплотнения
  • 24 - Гайка/Болт
  • 25 - Шайба
  • 26 - Шпонка
  • 40 - Механическое уплотнение вала
  • 43 - V-образное уплотнительное кольцо (не входит в стандартный комплект)
  • 50 - О-кольцо/Прокладка
  • 60 - Гайка/Болт
  • 80 - Соединительная муфта (типы АЕ-26, АЕ-33)

Установка насоса

Монтаж

Проектируя и осуществляя установку насоса в систему, следует обратить внимание на следующее:

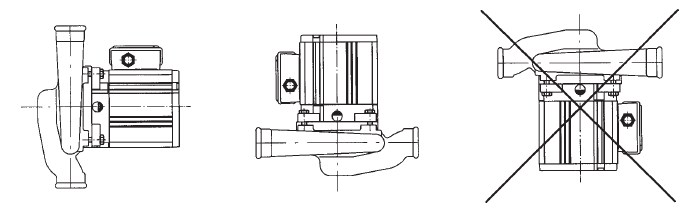

Ориентация насоса при установке
Ориентация насоса при установке
  • Вокруг насоса должно быть оставлено достаточно места для работ по обслуживанию и проверке насоса
  • Над двигателем должен оставаться зазор, достаточный для того, чтобы узел электродвигателя можно было поднять и удалить из корпуса насоса
  • Отсечные клапаны должны иметься с обоих концов насосной установки
  • Следует обеспечить достаточную жесткость трубопровода, несущего на себе насос.

Расположение узла электродвигателя и соединительной коробки может быть изменено путем отсоединения узла электродвигателя от корпуса насоса и последующей установки его в нужное положение.

.

Внешний вид и технические данные насосов серии AE

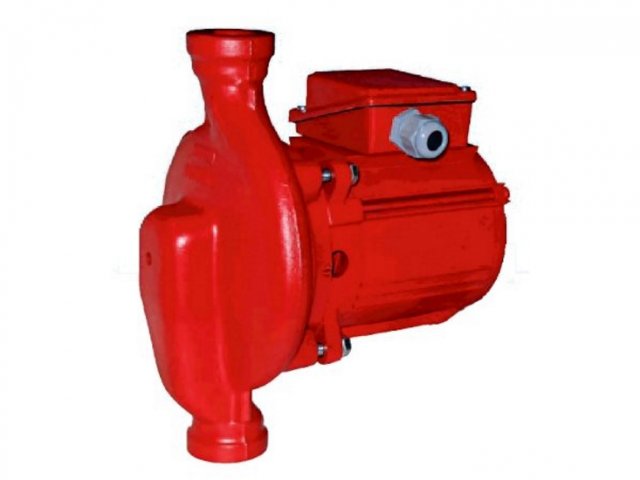

AEP-32/4

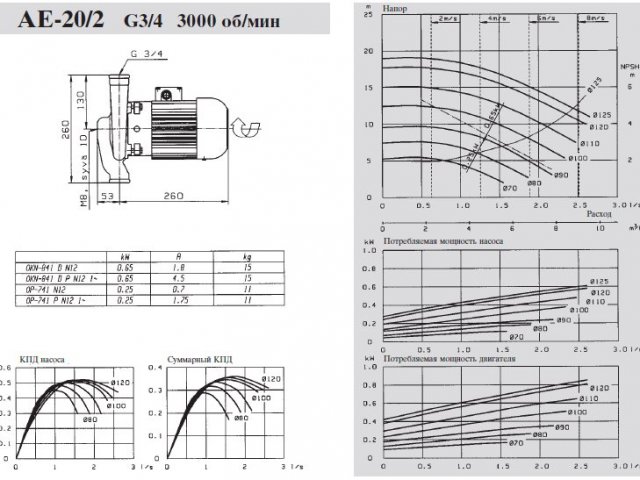

AE-20/2

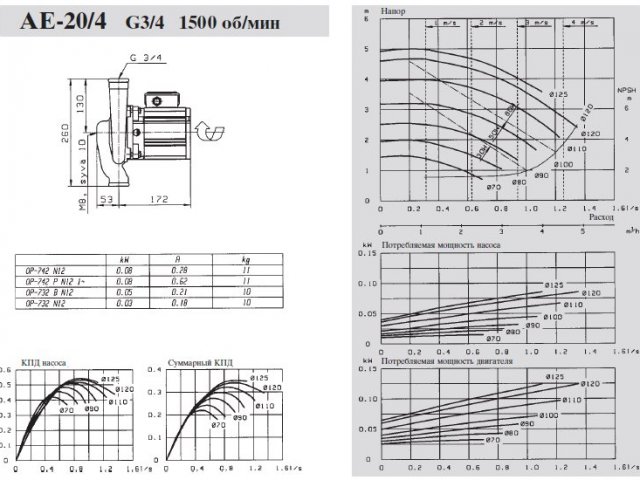

AE-20/4

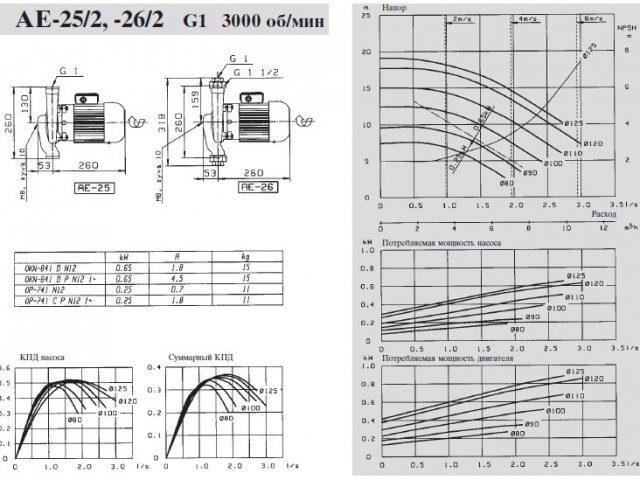

AE-25/2, AE-26/2

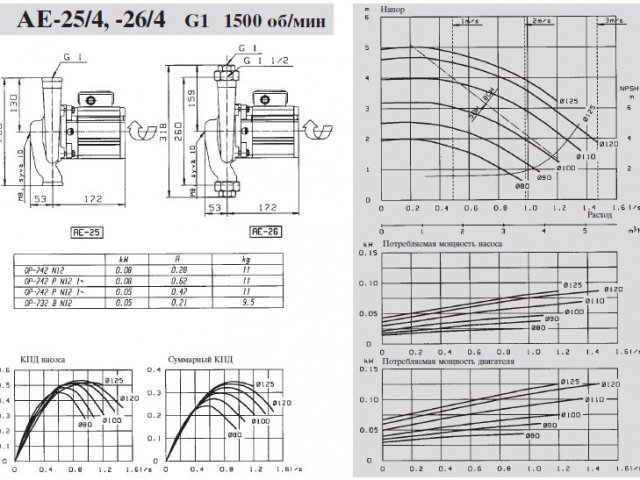

AE-25/4, AE-26/4

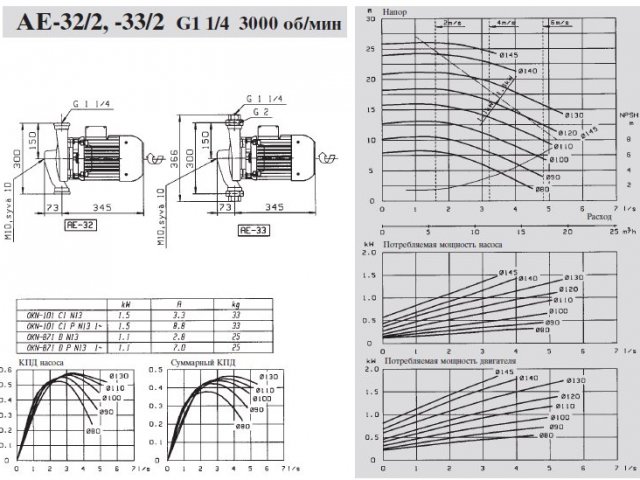

AE-32/2, AE-33/2

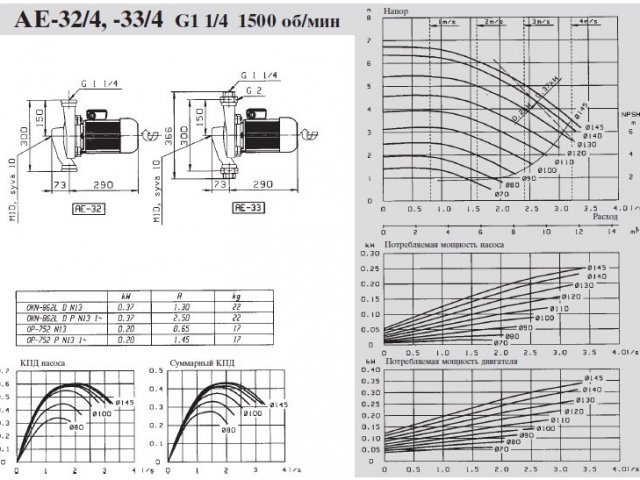

AE-32/4, AE-33/4

Принцип действия центробежных насосов Kolmeks

В центробежных насосах Kolmeks всасывание и нагнетание жидкости происходит равномерно и непрерывно под действием центробежной силы, возникающей при вращении рабочего колеса с лопатками, заключенного в корпус. В одноступенчатом центробежном насосе жидкость из всасывающего трубопровода поступает вдоль оси рабочего колеса в корпус насоса и, попадая на лопатки, приобретает вращательное движение. Центробежная сила отбрасывает жидкость в канал переменного сечения между корпусом и рабочим колесом, в котором скорость жидкости уменьшается до значения, равного скорости в нагнетательном трубопроводе. При этом, с соответствии с уравнением Бернулли, происходит преобразование кинетической энергии потока жидкости в статический напор , что обеспечивает повышение давления жидкости. На входе в колесо создается пониженное давление, и жидкость из приемной емкости непрерывно поступает в насос.

Давление, развиваемое центробежным насосом, зависит от скорости вращения рабочего колеса. Вследствие значительных зазоров между колесом и корпусом насоса разрежение, возникающее при вращении колеса ,недостаточно для подъема жидкости по всасывающему трубопроводу , если он и корпус насоса не залиты жидкостью. Поэтому перед пуском центробежный насос заливают перекачиваемой жидкостью.

Насосы Kolmeks относятся к типу центробежных насосов с электродвигателями «сухого» типа, в котором ротор электродвигателя не соприкасается с перекачиваемой жидкой средой. Насосы такого типа используются для решения задач с большой подачей жидкости.

Устройство центробежного насоса Kolmeks
Устройство центробежного насоса Kolmeks

Детали конструкции насоса Kolmeks

  • 1 - Электродвигатель
  • 2 - Кожух вентилятора охлаждения
  • 3 - Подшипники
  • 4 - Ротор
  • 5 - Статор
  • 6 - Фланцы
  • 7 - Уплотнение вала
  • 8 - Рабочее колесо
