Теплообменные пластины серии FP3000

В начале 2019 года компания «Функе» (Германия) официально
представила на российском рынке новую «3000-ю» серию
теплообменных пластин FUNKE/ФУНКЕ.

Характеристики
Характеристики

Необходимость новой пластины с диаметром порта DN65
на замену технически устаревших пластин типоразмеров FP14
и FP20 назрела давно. Инженеры завода FUNKE Wärmeaustauscher
Apparatebau GmbH применили самые современные методики
компьютерного моделирования теплогидравлических
процессов и выявили, что основным способом повышения
эффективности пластин может стать ликвидация «байпасных»
потоков и улучшение распределения потока по профилю. На
фото справа показан результат моделирования. Очевидно, что
новая пластина имеет равномерное распределение потоков, что
ведет к высокой эффективности теплообмена при пониженных
гидравлических сопротивлениях. Комплексный подход к
решению вопроса привел к усовершенствованию классического
«шевронового» профиля пластин, с ликвидацией «застойных» зон
и увеличением жесткости всего теплообменного пакета пластин
за счет взаимной поддержки профилей соседних пластин. Также
была усовершенствована технология прессования.

  • СПЕЦИАЛЬНАЯ КОНСТРУКЦИЯ «СТОП-БАЙПАС»
    - Нет «байпасных» перетоков
  • УЛУЧШЕННАЯ ЗОНА РАСПРЕДЕЛЕНИЯ ПОТОКА
    - Равномерный вход и выход теплоносителя
  • УЛУЧШЕННЫЙ ТЕПЛООБМЕННЫЙ ПРОФИЛЬ
    - Стабильный и эффективный теплообмен
  • ПОВЫШЕННАЯ ЖЕСТКОСТЬ ПАКЕТА ПЛАСТИН
    - Нет «дыхания» пакета («мембранного эффекта»)


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный диаметр присоединения DN65
Код проектирования (конструкции) PED, ASME
Толщина пластин
  • 0,4 мм
  • 0,5 мм
  • 0,6 мм
Глубина штамповки профиля 2,2 мм
Угол профиля
  • тип H => 65°
  • тип М => 45°
Материал пластин
  • 1.4404 / AISI 316L
  • Титан ASTM B 265 гр.1
Фиксация уплотнений T-клипса (бесклеевое)
Максимальное рабочее давление
  • 1,0 МПа (0,4 мм)
  • 1,6 МПа (0,5 и 0,6 мм)
Максимальная рабочая температура 150 °С
Номинальная поверхность теплообмена

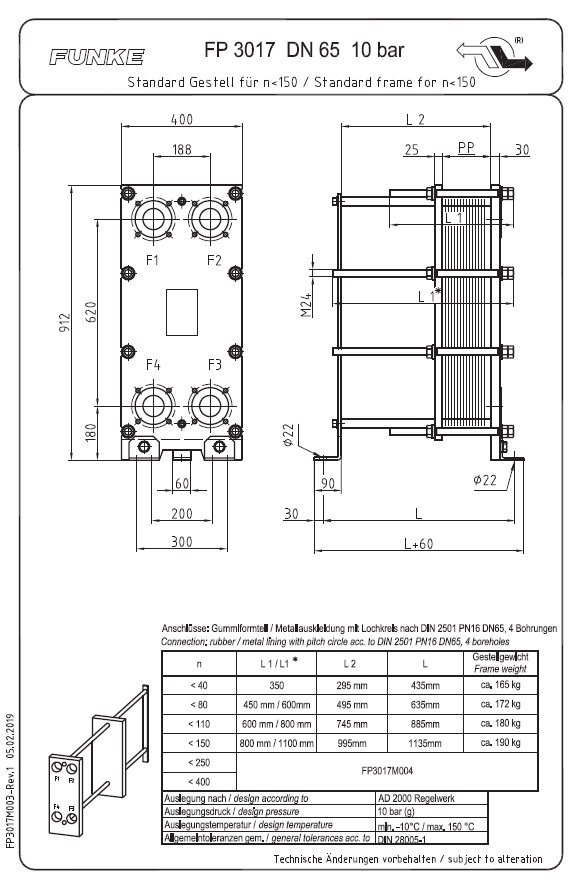

  • FP 3017 => 0,17
  • FP 3030 => 0,3
  • FP 3043 => 0,43м0м2м2
Эффективное применение:
  • вода
  • гликоли
Доступность расчетов ПО от PHE-Designer 4.16.6.7 и выше
