Разборные пластинчатые теплообменники Funke

Разборные пластинчатые теплообменники Funke

Широкий ряд теплообменников с более высокими, чем у кожухотрубных, параметрами теплопередачи и меньшими габаритами. Разборная конструкция упрощает процедуры обслуживания и способствует увеличению срока надежной работы аппарата.



Преимущества пластинчатых теплообменников FUNKE

  • Низкие инвестиционные и производственные затраты, а также незначительные расходы на техническое обслуживание
  • Высокоэффективная теплопередача (коэффициент теплопередачи в среднем в 3-5 раз выше, чем в теплообменниках с гладкими трубами)
  • Асимметричные каналы для более экономичных решений
  • Использование наименьшей разницы температур </= 1 K
  • До 75% меньше занимаемой площади
  • Эффект самоочистки посредством высокотурбулентного потока
  • Возможность дополнительного увеличения мощности за счет расширения пакета пластин
  • Высокая степень надежности по отношению к смешению сред
  • Легкость демонтажа/очистки
  • Небольшой рабочий вес/объем жидкости

Устройство и принцип работы пластинчатых теплообменников FUNKE

Устройство и принцип работы пластинчатых теплообменников FUNKE

Ядром ПТО является пакет рифленых пластин с проходными отверстиями. Пластины поворачиваются по отношению друг к другу под углом в 180°, формируя таким образом каналы, по которым протекают среды. На каждую пластину прикрепляется уплотнение, обеспечивающее надежную герметичность каналов протекания сред, участвующих в теплообмене. Уплотненный пакет пластин равномерно зажимается в корпусе между основной и прижимной плитами с помощью стяжных шпилек.

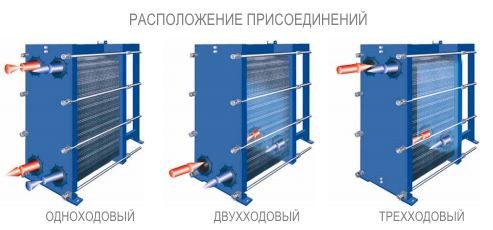

Трубопроводные присоединения ПТО Funke

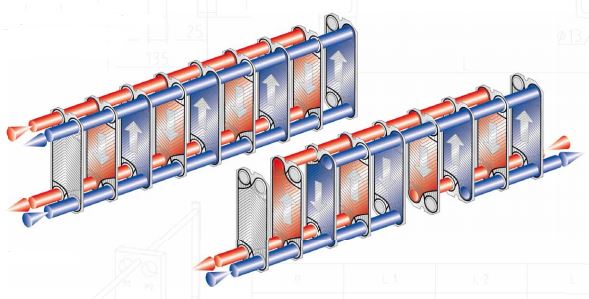

Для достижения максимальной теплопередачи греющая и нагреваемая среды протекают в аппарате, как правило, в противотоке по одноходовой или многоходовой схеме. Трубопроводные присоединения располагаются на основной плите, в случае многоходовых исполнений – на основной и прижимной плитах.

Конструкция теплообменника Funke

Конструкция теплообменника



  1. Основная плита
  2. Прижимная плита
  3. Опора
  4. Верхняя направляющая
  5. Нижняя направляющая
  6. Направляющий ролик
  7. Стяжные шпильки и гайки
  8. Крепежные болты
  9. Резиновые втулки
  10. Уплотнения
  11. Теплообменные пластины
  12. Типовая табличка



Оптимально подобранная для применения в вашем случае пластина

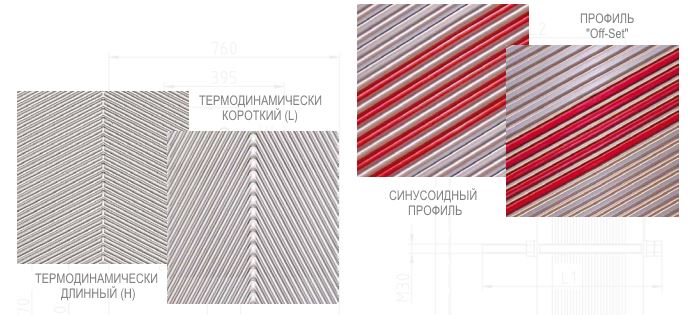

Рельеф „Off-Set” - наивысшая эффективность теплообменника

Рельеф „Off-Set” - наивысшая эффективность теплообменникаНа первый взгляд все пластинчатые теплообменники очень похожи друг на друга. При этом основное отличие и вместе с этим секрет эффективного теплообменника заключаются в типе рельефа пластин. Коэффициент полезного действия ПТО зависит от многих факторов, включая размеры и количество пластин. Единство этих факторов определяет размер пластинчатого теплообменника и, соответственно, производственные затраты. Значительным пунктом является, например, то, что пластины с различными углами рельефа (в отношении направления протекания сред) могут комбинироваться друг с другом. Тупые углы рельефа характерны для термодинамически более длинных путей сред (профиль Н), соответственно, большей поверхности теплообмена и более значительных потерь давления. Для случаев с незначительными потерями давления оптимальным выбором являются пластины с острым углом рельефа (профиль L).

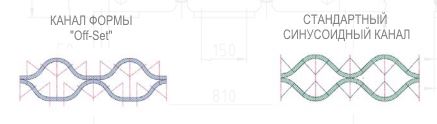

Помимо возможности комбинирования различных профилей пластин отличительной особенностью ПТО FUNKE является необычный профиль „OffSet“, позволяющий формирование асимметричных каналов протекания сред, за счет которых создается возможность увеличить или уменьшить поверхность поперечных сечений греющей и нагреваемой сторон ПТО примерно на одну треть (рис. ниже).

Специальный профиль „Off-Set”Специальный профиль „Off-Set” предоставляет нашим партнерам преимущество выбора дополнительного экономичного решения. Таким образом, например, при большем расходе на стороне охлаждающей воды масляный охладитель может быть более компактным и недорогим. По сравнению со стандартными симметричными пластинами можно таким образом экономить до 17% площади теплообмена. Расчет пакета пластин производится как для симметричных, так и для асимметричных пластин при помощи современной программы расчета ПТО. При этом главным для FUNKE является выбор наиболее эффективного и экономичного для заказчика решения.

Технические характеристики

Основные технические характеристики*

Мощность 1 КВт - 30 МВт
Расход 5 м³ - 4500 м³
Площадь пластины 0,04 м³ - 3,0 м³
Номинальный диаметр присоединений DN 25 - DN 500
Рабочая температура –20°C - +195°C
Рабочее давление максимальное 25 бар

*) - в зависимости от исполнения



Материал пластин

Как правило теплообменные пластины FUNKE изготавливаются из нержавеющей стали 1.4404 /AISI 316L. По сравнению с нержавеющей сталью 1.4301 /AISI 304 данный тип стали, благодаря содержанию молибдена, обеспечивает более надежную защиту от коррозии и повреждений, вызванных хлоридами. Для производства пластин также используются следующие материалы:

  • 1.4301 /AISI 304 ( экономичное решение при использовании некритических сред)
  • 1.4539 /AISI 904L (отличается высоким содержанием никеля; оптимальное решение при использовании сред с низким содержанием кислот и хлоридов, обеспечивающее надежную защиту от коррозионного растрескивания)
  • 1.4547 / 254 SMO (по сравнению с 1.4404 /AISI 316 L данный материал более устойчив к кислотам и хлоридам)
  • Alloy C276 (отличается высокой устойчивостью к кислотам и хлоридам, применяется, например, при использовании концентрированной серной кислоты)
  • Титан ASTM B 265 град. 1
  • Титан-палладий ASTM B265 град. 11 (наиболее высококачественный материал, используется для хлоридов при высоких температурах)

Присоединения

Пластинчатые теплообменники FUNKE производятся со всеми предлагаемыми на рынке ПТО присоединениями (резьбовые или фланцевые присоединения, резиновые и металлические втулки, прочие по запросу) практически для всех областей применения (промышленность, коммунальная сфера, химическая и пищевая промышленность). Для производства ПТО используются различные материалы, а также сварные конструкции, подлежащие обязательной серитфикации.

Материал уплотнений

В зависимости от случая применения и типа ПТО мы предлагаем как клеевые, так и клипсовые уплотнения (система зажимов) из следующих материалов:

  • NBR (нитрил-каучук): универсальный материал для водных и жирных сред, например, вода /масло
  • EPDM (этилен-пропилен-каучук): широкая область применения для многочисленных химических соединений, не содержащих минеральные масла и жир; также для случаев применения вода / пар
  • Фтор-каучук (витон): очень высокая устойчивость к химикалиям и органическим растворителям, а также к серной кислоте и растительным маслам при высоких температурах
  • Другие материалы уплотнений по запросу

Дополнительные комплектующие

По запросу мы предлагаем следующие услуги и комплектующие к пластинчатым теплообменникам:

  • Изоляционный кожух (минеральный изоляционный материал в облицовке из оцинкованной стали; другие облицовки по запросу)
  • Внутренние фильтры
  • Специальная покраска (например, покраска, устойчивая к морскому воздуху)
  • Защита от брызг/ капельная ванна
  • Планки заземления
  • Установка для безразборной промывки CIP

Специальное оборудование

  • Корпуса, втулки из нержавеющей стали
  • ПТО как двойной охладитель с переключающей арматурой и терморегулятором

Подкатегории

Серия FP

Серия FP

Базовая серия разборных пластинчатых теплообменников общего назначения. Наиболее подходит для организации теплообмена между парами однотипных теплоносителей, такими как вода/вода.


Просмотр материалов ...
Серия FPDW

Серия FPDW

Теплообменники этого типа предназначены для применения в условиях, когда необходимо строго исключить возможность смешивания теплоносителей, даже в случае возникновения аварийной ситуации.





Теплообменники Funke FPDWКаждая пластина состоит из 2-х профилированных пластин толщиной 0,35 мм (2*0,35), которые одновременно штампуются на пресс-формах. Пластины свариваются по всему диаметру отверстий для прохода теплообменных сред (лазерная сварка), образуя, таким образом, одну пластину повышенной надежности. Между двумя сваренными пластинами находится, так называемая, полость организованной протечки, небольшой воздушный зазор. При возникновении протечки теплообменника, например, вследствие образования трещины в одной из пластин в процессе эксплуатации, теплообменная среда вытекает через данный проем наружу без смешения с другой средой.

Просмотр материалов ...
Серия FPG

Серия FPG

Полусварные теплообменники типа FPG предназначены для случаев применения с агрессивными средами и хладагентами.





Теплообменники Funke FPWGБлагодаря полусварной конструкции данные теплообменники способны работать при температурах от -40 С до 180 С и давлении до 25 бар. Такими параметрами работы ранее характеризовались только лишь кожухотрубные и сварные ТО. Аппараты данного типа используются как испарители, конденсаторы, масляные охладители и в случаях несовместимости среды с материалом уплотнения. Пластины типа FPG представляют собой две пластины, сваренные при помощи лазерной сварки в «кассету». Между пластинами образован герметичный канал для протекания агрессивной среды. На «стороне воды» (между кассетами) для герметичности используются стандартные уплотнения. Толщина пластин серии FPG составляет 0,6 мм.

Просмотр материалов ...
