Теплообменные пластины

Теплообменные пластины

Пластины изготавливаются из нержавеющей стали 1.4401/AISI 316L. По сравнению с нержавеющей сталью 1.4301.AISI 304 данный тип стали обеспечивает более надёжную защиту от коррозии и повреждений, вызванных хлоридами.
Пластина представляет собой профилированный стальной лист толщиной 0.4 мм, 0.5 мм или 0.6 мм.

Материал пластин

Пластины изготавливаются из нержавеющей стали 1.4401/AISI 316L. По сравнению с нержавеющей сталью 1.4301.AISI 304 данный тип стали обеспечивает более надёжную защиту от коррозии и повреждений, вызванных хлоридами.
Пластина представляет собой профилированный стальной лист толщиной 0.4 мм, 0.5 мм или 0.6 мм.

Принцип «Off-Set»

Асимметричная структура рельефа позволяет, в отличие от обычных симметричных рельефов удваивать число возможных комбинаций теплообменных каналов. См. рис. 1  - при одинаковой глубине рельефа объём канала Off-Set пластин на 30% больше.

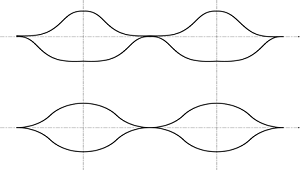

Рис. 1. Профиль канала Off-Set и канала с симметричной структурой рельефа

Рис.1. Профиль канала Off-Set и канала с симметричной структурой рельефа

Варианты формирования теплообменных каналов

Существует 4 профиля Off-Set пластин: G, H, K, L. Профили отличаются между собой геометрией штамповки и углом наклона рельефа по отношению к направлению основного потока. За счет комбинирования данных пластин можно создавать различные каналы, что приведёт к определённому компромиссу (в зависимости от среды) между расходом теплообменной среды, потерей давления и величиной теплопередачи. Таким образом, несмотря на ограниченный выбор пластин, теплообменник оптимально подбирается согласно теплотехническим требованиям конкретного проекта.

Также возможно создание симметричных каналов при зеркальном расположении каждой второй Off-Set пластины.
Преимущество асимметричных каналов состоит в том, что одна из сред, участвующих в процессе теплообмена, может протекать в значительно большем объеме при меньших потерях давления. Для чувствительных сред и сред с высокой степенью вязкости предлагаются пластины с широкими теплообменными каналами, в то время как более узкие каналы используются для экономно используемых сред.

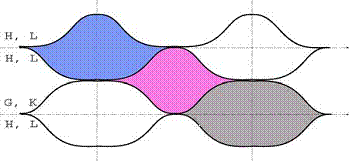

Рис. 2. Варианты каналов – средний (голубой), узкий (розовый) и широкий (серый) каналы. Здесь показано, каким образом могут быть сформированы широкий, узкий и средний каналы благодаря комбинации пластин с тупым углом наклона (G – c узкими углублениями, Н – с широкими углублениями). Аналогичные каналы могут быть сформированы из пластин с острым углом наклона рельефа пластин (L – c широкими углублениями, К – с узкими углублениями).

Теплопередающие свойства пластин зависят от угла наклона рельефа по отношению к направлению основного потока. При тупом угле наклона канала теплопередача будет высокой, в то время как потери давления также будут очень велики. При остром угле теплопередача, наоборот, будет низкой, и в то же время уменьшатся потери давления. Поэтому, если сочетать пластины с острым и тупым углом наклона, можно получить хорошую теплопередачу при небольших потерях.

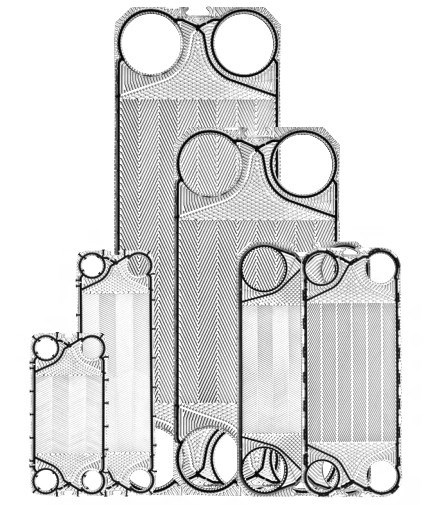

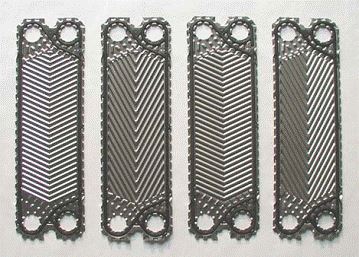

Рис. 3. Четыре типа профилей Off-Set пластин

Уплотнения

Все пластины снабжены двойным уплотнением с кантом В качестве материалов уплотнений для Off-Set пластин применяются:

  • NBR (нитрил-каучук): универсальное уплотнение для водных и жирных сред (вода/масло)
  • EPDM (этилен-пропилен-каучук): широкая область применения (для химических соединений, не содержащих жир и минеральные масла)
  • VITON (фтор-каучук): высокая устойчивость к химикалиям, органическим растворяющим средствам, а также серной кислоте и растительным маслам при высоких температурах.

Специальный окантовочный рельеф пластин обеспечивает непроходимую жёсткость пакета пластин, а также стабильную фиксацию уплотнений при оказании на них давления в процессе эксплуатации теплообменников. Кроме уплотнительной функции уплотнения выполняют также центрирующую функцию для всего пакета пластин. Уплотнения могут фиксироваться в пластинах специальными клипсами  только в одном направлении, что значительно облегчает сборку пластин. Также уплотнения могут быть на клеевой основе в зависимости от типа и исполнения аппарата.

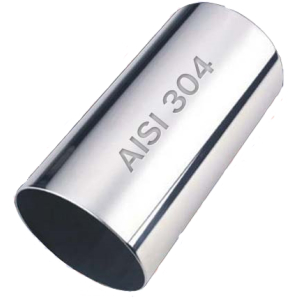

Универсальная нержавеющая сталь AISI 304

AISI 304

Универсальная нержавеющая сталь AISI 304

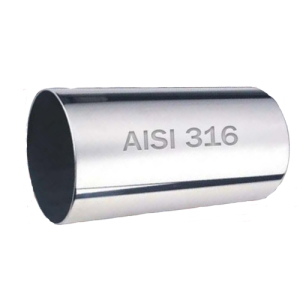

Универсальная нержавеющая сталь AISI 316

AISI 316

Универсальная нержавеющая сталь AISI 316

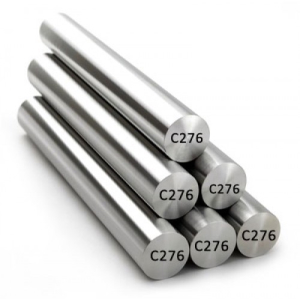

Суперсплав Hastelloy C-276
